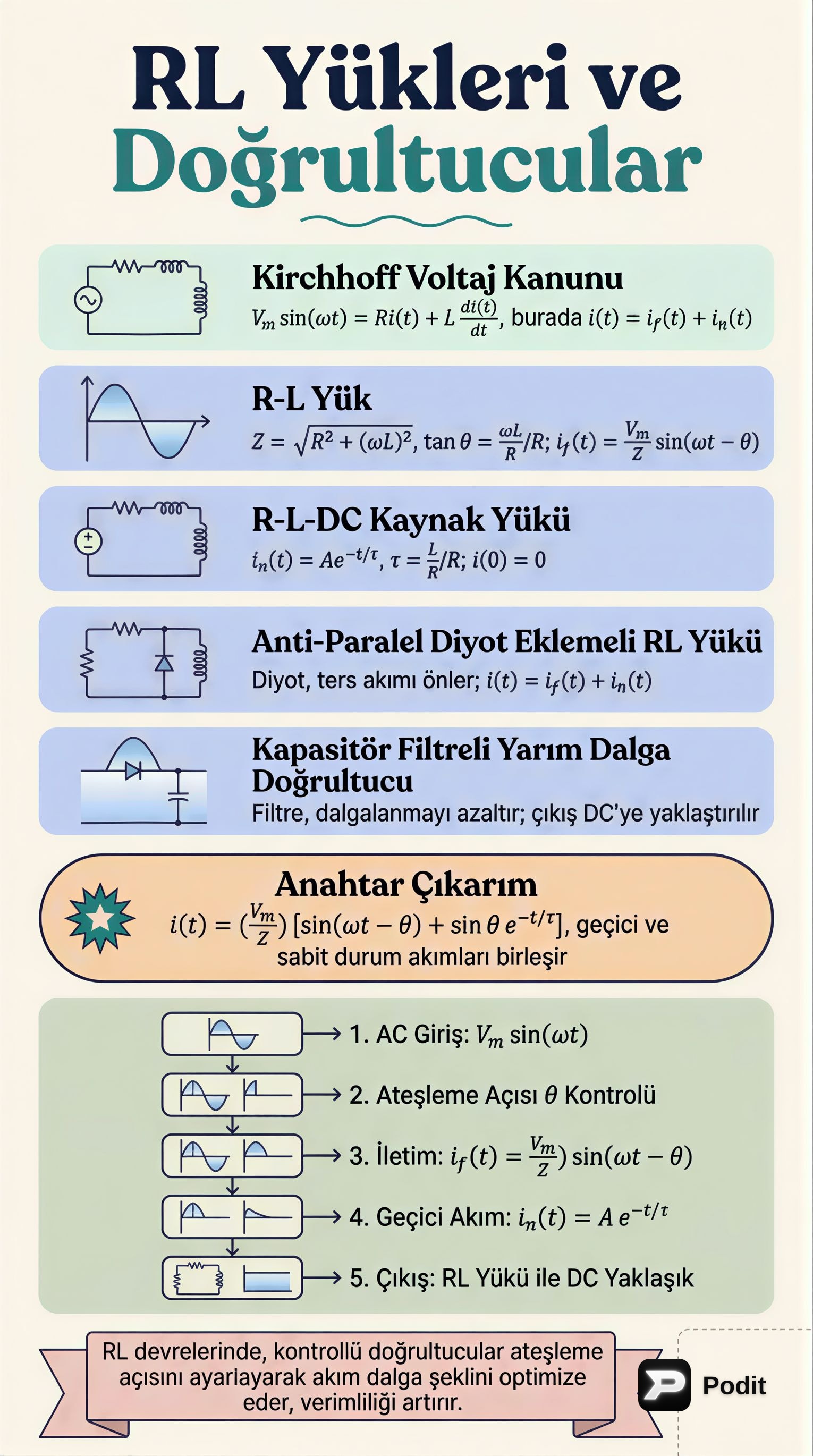

R-L Yükleri ve Doğrultucu Devre Analizleri

1. R-L yükleri nedir ve hangi elemanlardan oluşur?

R-L yükleri, elektrik devrelerinde sıklıkla karşılaşılan, direnç (R) ve indüktans (L) elemanlarının seri veya paralel bağlanmasıyla oluşan temel devre konfigürasyonlarıdır. Bu yükler, elektrik enerjisini hem ısı olarak dağıtan (direnç) hem de manyetik alan olarak depolayan (indüktans) bileşenleri içerir. Bu kombinasyon, devrenin dinamik davranışını belirler.

2. R-L devrelerinin dinamik davranışını anlamak için hangi temel analiz aracı kullanılır?

R-L devrelerinin dinamik davranışını anlamak için Kirchhoff Voltaj Kanunu (KVL) temel bir analiz aracıdır. KVL, bir kapalı döngüdeki tüm gerilim düşüşlerinin toplamının, o döngüdeki toplam gerilim yükselişine eşit olduğunu belirtir. Bu sayede devredeki akım ve gerilim ilişkileri matematiksel olarak ifade edilebilir.

3. Sinüzoidal bir gerilim kaynağı (Vm sin(ωt)) bir R-L devresine uygulandığında KVL denklemi nasıl ifade edilir?

Sinüzoidal bir gerilim kaynağı bir R-L devresine uygulandığında, KVL denklemi L(di(t)/dt) + Ri(t) = Vm sin(ωt) şeklinde ifade edilir. Bu denklem, indüktördeki gerilim düşümü (L(di(t)/dt)) ile dirençteki gerilim düşümünün (Ri(t)) toplamının kaynak gerilimine eşit olduğunu gösterir. Bu, devrenin dinamik davranışını tanımlayan bir diferansiyel denklemdir.

4. R-L devresindeki toplam akım i(t) genellikle hangi iki ana bileşenin toplamı olarak ele alınır?

R-L devresindeki toplam akım i(t) genellikle iki ana bileşenin toplamı olarak ele alınır: zorlanmış tepki (if(t)) ve doğal tepki (in(t)). Zorlanmış tepki, devrenin kararlı haldeki dış uyarana verdiği cevabı temsil ederken, doğal tepki devrenin kendi iç dinamiklerinden ve başlangıç koşullarından kaynaklanan geçici bir cevaptır.

5. Zorlanmış tepki (if(t)) nedir ve formülü nasıldır?

Zorlanmış tepki (if(t)), devrenin kararlı haldeki sinüzoidal tepkisini temsil eder. Bu tepki, uygulanan sinüzoidal kaynağın frekansında ve sabit bir genlikte salınım yapar. Formülü if(t) = (Vm/Z) sin(ωt - θ) şeklindedir. Burada Z empedansı, θ ise faz açısını ifade eder.

6. Empedans (Z) nedir ve R-L devresi için nasıl hesaplanır?

Empedans (Z), devrenin AC akımına karşı gösterdiği toplam direnci ifade eder. Direnç (R) ve reaktans (ωL) bileşenlerinin vektörel toplamıdır. R-L devresi için empedans, Z = √(R² + (ωL)²) bağıntısıyla hesaplanır. Empedans, devrenin AC sinyallere karşı ne kadar "direnç" gösterdiğini nicel olarak belirtir.

7. Faz açısı (θ) nedir ve R-L devresi için nasıl bulunur?

Faz açısı (θ), R-L devresinde gerilim ile akım arasındaki faz farkını gösterir. İndüktif bir devrede akım, gerilimin gerisinde kalır. Faz açısı, tan(θ) = (ωL)/R formülüyle bulunur. Bu açı, devrenin reaktif bileşeninin (indüktans) dirençli bileşene oranını yansıtır ve akımın gerilime göre ne kadar geciktiğini belirtir.

8. Doğal tepki (in(t)) nedir ve formülü nasıldır?

Doğal tepki (in(t)), devrenin başlangıç koşullarından kaynaklanan ve zamanla üstel olarak sönen bir bileşendir. Dış uyaran kaldırıldığında veya değiştiğinde devrenin kendi iç enerjisini nasıl boşalttığını gösterir. Bu bileşen in(t) = A e^(-t/τ) şeklinde ifade edilir; burada A bir sabit, τ ise devrenin zaman sabitidir.

9. Zaman sabiti (τ) nedir ve R-L devresi için nasıl hesaplanır?

Zaman sabiti (τ), R-L devresinin geçici tepkisinin ne kadar hızlı sönümlendiğini gösteren bir parametredir. Birinci dereceden sistemlerde, sistemin kararlı hale ulaşma hızını belirler. R-L devresi için τ = L/R formülüyle hesaplanır. Zaman sabiti ne kadar küçükse, geçici tepki o kadar hızlı sönümlenir.

10. R-L devresindeki toplam akım i(t) denklemi, başlangıç akımı i(0)=0 olduğunda nasıl ifade edilir?

R-L devresindeki toplam akım i(t) denklemi, başlangıç akımı i(0)=0 olduğunda i(t) = (Vm/Z) [sin(ωt - θ) + sin(θ) e^(-t/τ)] şeklinde ifade edilir. Bu denklem, devrenin hem kararlı haldeki sinüzoidal tepkisini hem de başlangıç koşullarından kaynaklanan üstel sönümlü geçici tepkisini bir arada gösterir.

11. A sabiti, R-L devresindeki doğal tepki bileşeninde nasıl belirlenir?

A sabiti, devrenin başlangıç anındaki akım değeri, yani i(0) kullanılarak belirlenir. Örneğin, eğer başlangıçta akım sıfır ise (i(0) = 0), A sabiti A = -(Vm/Z) sin(-θ) veya A = (Vm/Z) sin(θ) olarak elde edilir. Bu sabit, doğal tepkinin başlangıçtaki genliğini ayarlar.

12. R-L devresi analizinin güç elektroniği devreleri için önemi nedir?

R-L devresi analizi, güç elektroniği devrelerinde anahtarlama anındaki akım ve gerilim davranışlarını anlamak için temel teşkil eder. Anahtarlama elemanlarının açılıp kapanması sırasında indüktif yüklerin nasıl tepki verdiğini, aşırı gerilim veya akım oluşup oluşmadığını bu analiz sayesinde öngörmek mümkündür. Bu, devrelerin güvenli ve verimli çalışması için kritik öneme sahiptir.

13. Doğrultucular ne işe yarar ve güç elektroniğindeki temel rolü nedir?

Doğrultucular, alternatif akım (AC) elektrik enerjisini doğru akım (DC) enerjisine dönüştüren elektronik devrelerdir. Güç elektroniğinin temel yapı taşlarından biridirler. Birçok elektronik cihaz ve sistem DC güçle çalıştığı için, şebekeden alınan AC gücün DC'ye dönüştürülmesi doğrultucular aracılığıyla sağlanır.

14. R-L-DC kaynak yükü içeren devreler hangi uygulamalarda görülebilir?

R-L-DC kaynak yükü içeren devreler, endüktif ve dirençli bileşenlerin yanı sıra bir DC gerilim kaynağını da barındırır. Bu konfigürasyonlar, motor sürücüleri veya akü şarj sistemleri gibi uygulamalarda sıklıkla görülür. Bu tür yükler, devrenin karmaşık dinamiklerini anlamayı ve kontrol etmeyi gerektirir.

15. Anti-paralel diyot eklemeli RL yükünün temel amacı nedir?

Anti-paralel diyot eklemeli RL yükünün temel amacı, indüktif yükün enerjiyi depolama ve ani akım değişimlerine direnme özelliği nedeniyle ortaya çıkan gerilim yükselmelerini kontrol etmektir. Özellikle anahtarlama elemanları kapatıldığında indüktörde depolanan enerjinin güvenli bir şekilde boşaltılmasını sağlayarak aşırı gerilimleri önler.

16. Anti-paralel diyotlar, RL yüklerinde aşırı gerilimleri nasıl önler?

Anti-paralel diyotlar, anahtarlama elemanları kapatıldığında indüktörde depolanan enerjinin güvenli bir şekilde boşaltılmasını sağlayarak aşırı gerilimleri önler. İndüktörün akımını aniden kesmeye çalışmak yüksek gerilim indükler. Diyot, bu enerjinin kendi üzerinden bir döngü oluşturarak boşalmasına izin verir ve böylece anahtarlama elemanını yüksek gerilimden korur.

17. Kapasitör filtreli yarım dalga doğrultucuların amacı nedir?

Kapasitör filtreli yarım dalga doğrultucuların amacı, AC gerilimi tek yönlü darbeli bir DC gerilime dönüştürdükten sonra, bu darbelerin tepe noktalarını bir kapasitör aracılığıyla doldurarak daha düzgün bir DC çıkışı elde etmektir. Bu sayede çıkış gerilimindeki dalgalanma (ripple) önemli ölçüde azaltılır.

18. Kapasitör filtreli doğrultucularda kapasitör, çıkış gerilimindeki dalgalanmayı (ripple) nasıl azaltır?

Kapasitör, doğrultucudan gelen gerilim yükseldiğinde şarj olur ve gerilim düştüğünde yükü besleyerek çıkış gerilimindeki dalgalanmayı (ripple) önemli ölçüde azaltır. Gerilim tepe noktasına ulaştığında şarj olan kapasitör, gerilim düşmeye başladığında deşarj olarak yükü beslemeye devam eder ve böylece çıkış geriliminin daha sabit kalmasını sağlar.

19. Kontrollü yarım dalga doğrultucular hangi yarı iletken anahtarlama elemanını kullanır ve ne sağlar?

Kontrollü yarım dalga doğrultucular, çıkış geriliminin veya akımının kontrol edilebilir olmasını sağlayan tristör (SCR) gibi yarı iletken anahtarlama elemanlarını kullanır. Bu elemanlar, tetikleme açısı ayarlanarak çıkış gücünün hassas bir şekilde kontrol edilmesine olanak tanır.

20. Kontrollü doğrultucularda çıkış gücü nasıl hassas bir şekilde kontrol edilir?

Kontrollü doğrultucularda çıkış gücü, tristör (SCR) gibi anahtarlama elemanlarının tetikleme açısı ayarlanarak hassas bir şekilde kontrol edilir. Tetikleme açısı, AC gerilim döngüsünün hangi noktasında tristörün iletime geçeceğini belirler. Bu açıyı değiştirerek, yük üzerine düşen ortalama DC gerilim ve dolayısıyla güç ayarlanabilir.

21. Kontrollü yarım dalga doğrultucular hangi tür yüklerle kullanılabilir?

Kontrollü yarım dalga doğrultucular, çıkışında sadece bir R-L yükü bulunan basit konfigürasyonlarda kullanılabileceği gibi, çıkışında R-L-kaynak yükü bulunan daha karmaşık endüstriyel sistemlerde de uygulanabilir. Bu esneklik, onları çeşitli güç kontrol uygulamaları için uygun kılar.

22. Devrenin başlangıç koşulları, özellikle i(0) = 0 gibi başlangıç akımı değerleri, geçici tepki analizinde neden kritiktir?

Devrenin başlangıç koşulları, özellikle i(0) = 0 gibi başlangıç akımı değerleri, geçici tepkinin genliğini ve süresini belirleyen A sabitinin hesaplanmasında kritik bir rol oynar. Bu sabit, doğal tepkinin başlangıçtaki büyüklüğünü ve dolayısıyla devrenin kararlı hale ne kadar sürede ulaşacağını doğrudan etkiler.

23. Güç elektroniği sistemlerinin tasarımı ve optimizasyonu için R-L devrelerinin ve doğrultucuların derinlemesine anlaşılması neden vazgeçilmezdir?

Güç elektroniği sistemlerinin tasarımı ve optimizasyonu için R-L devrelerinin ve doğrultucuların derinlemesine anlaşılması vazgeçilmezdir çünkü bu sistemler genellikle indüktif yüklerle (motorlar, transformatörler) çalışır ve AC'den DC'ye dönüşüm gerektirir. Bu devrelerin dinamik davranışlarını, anahtarlama etkilerini ve verimliliklerini anlamak, güvenilir ve yüksek performanslı sistemler geliştirmek için temeldir.

24. R-L devresindeki akım tepkisinin zorlanmış ve doğal bileşenlerden oluşması ne anlama gelir?

R-L devresindeki akım tepkisinin zorlanmış ve doğal bileşenlerden oluşması, devrenin hem dış uyarana (kaynak gerilimi) doğrudan tepki verdiğini hem de kendi iç enerji depolama elemanlarının (indüktör) başlangıç koşullarından kaynaklanan geçici bir tepki gösterdiğini ifade eder. Zorlanmış bileşen kararlı hal davranışını, doğal bileşen ise geçici hal davranışını belirler.

25. Empedans, faz açısı ve zaman sabiti kavramları R-L devresi analizinde neden merkezi bir rol oynar?

Empedans, faz açısı ve zaman sabiti kavramları R-L devresi analizinde merkezi bir rol oynar çünkü bunlar devrenin AC sinyallere karşı gösterdiği toplam direnci (empedans), gerilim ile akım arasındaki zaman farkını (faz açısı) ve devrenin geçici tepkisinin ne kadar hızlı sönümlendiğini (zaman sabiti) nicel olarak tanımlar. Bu parametreler, devrenin dinamik davranışını tam olarak karakterize etmek için gereklidir.
